Pengantar Singkat
√Perlindungan IP IP67
√Pendinginan cair
√Kontrol bus BISA
√Perlindungan tegangan berlebih
√Di bawah perlindungan tegangan
√Perlindungan sirkuit pendek
√Perlindungan suhu berlebih
√Perlindungan koneksi terbalik
√Perlindungan mematikan daya
√Potensi keseimbangan dan perlindungan tanah
Aplikasi Pengisi Daya On Board (OBC)
Pengisi daya terpasang mengubah tegangan AC 3 fase rumah tangga menjadi tegangan DC untuk mengisi baterai tegangan tinggi kendaraan listrik hibrida plug-in (PHEV) dan kendaraan listrik baterai (BEV) serta peralatan tenaga listrik lainnya.
Pengisi Daya OBC menawarkan kemampuan untuk mengatur arus input maksimum sekaligus memastikan pengisian daya yang stabil dan efisiensi konversi yang tinggi. Dilengkapi dengan berbagai fitur perlindungan, sehingga aman, andal, dan tahan terhadap getaran kuat. Pengisi daya ini kompatibel dengan berbagai jenis baterai, termasuk baterai timbal-asam, litium, dan nikel-hidrogen. Mereka ideal untuk pengisian siklik baterai pada kendaraan listrik, sepeda motor, kendaraan tamasya, forklift, kendaraan logistik, kereta golf, mobil patroli, kapal, peralatan komunikasi, dan banyak lagi.
Tren Pasar dan Meningkatnya Kebutuhan akan OBC
Jumlah kendaraan listrik (EV) diperkirakan akan terus meningkat. Dengan peningkatan kapasitas baterai, permintaan akan OBC yang mampu menghasilkan keluaran daya lebih tinggi akan menjadi penting. Selain itu, ada kebutuhan mendesak untuk mengurangi waktu pengisian daya dan mengurangi ukuran baterai. Untuk mengatasi tantangan ini, sangat penting untuk menawarkan komponen elektronik yang memiliki fitur "tegangan tinggi (tegangan tahan tinggi)," "kapasitas arus tinggi", "kehilangan energi minimal", "ketahanan panas yang sangat baik", dan "ukuran yang ringkas".
Detail lebih lanjut tentang pengisi daya terpasang 6,6kw ini, silakan hubungi kamitim penjualan, Terima kasih!
Tag populer: konverter baterai kendaraan listrik 22kw pengisi daya on board 400v obc, konverter baterai kendaraan listrik 22kw pengisi daya on board 400v obc pemasok, produsen, pabrik
Data teknis On Board Charger (OBC) 22kW (AC ke DC)
|
Karakter Masukan AC |
||
|
Rentang tegangan masukan |
V AC |
152– 480 |
|
Rentang frekuensi masukan |
Hz |
47 – 63 |
|
Maks. arus masukan (eff) |
A |
32 |
|
Daya masukan maksimal |
Kva |
22 |
|
THD arus AC |
% |
< 5 |
|
Faktor kekuatan |
/ |
> 0.99 |
|
Arus masuk |
A |
< 40 @ 380 Vac |
|
Efisiensi |
% |
>94 @ dari 50% hingga beban Maks |
|
Keluaran DC Karakter |
||
|
Rentang tegangan keluaran |
V DC |
100-450 |
|
Minimal. tegangan Rentang Daya Konstan |
V DC |
384 |
|
Akurasi tegangan pengisian |
% |
Kurang dari atau sama dengan 1 |
|
Akurasi pengisian daya saat ini |
% |
Kurang dari atau sama dengan 5 |
|
Mengisi amplitudo riak arus |
% |
Kurang dari atau sama dengan 1 |
|
Maks. daya keluaran |
Kw |
19.2 |
|
Maks. arus pengisian |
A |
50 |
|
Waktu respons keluaran |
S |
Kurang dari atau sama dengan 5 |
|
Karakter Lainnya |
||
|
Suhu lingkungan pengoperasian |
derajat |
-40-85 |
|
Suhu lingkungan penyimpanan |
derajat |
-40-95 |
|
Kelembaban Lingkungan |
% |
5-95 |
|
perlindungan kekayaan intelektual |
% |
IP67 |
|
Metode pendinginan |
/ |
Pendinginan cair |
|
Komunikasi |
/ |
Protokol bus CAN (250/500 kbps) |

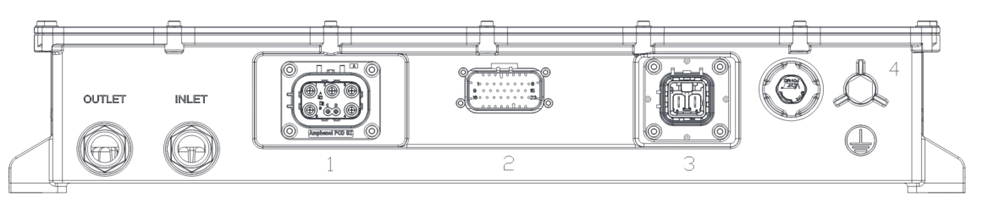

Konektor Definisi OBC 22kW
|
TIDAK. |
Definisi |
|
1 |
Koneksi masukan |
|
2 |
Koneksi sinyal |
|
3 |
Koneksi keluaran |
|
4 |
PE |
|
Masuk |
Masukan pendingin cair |
|
jalan keluar |
Keluaran pendingin cair |
|

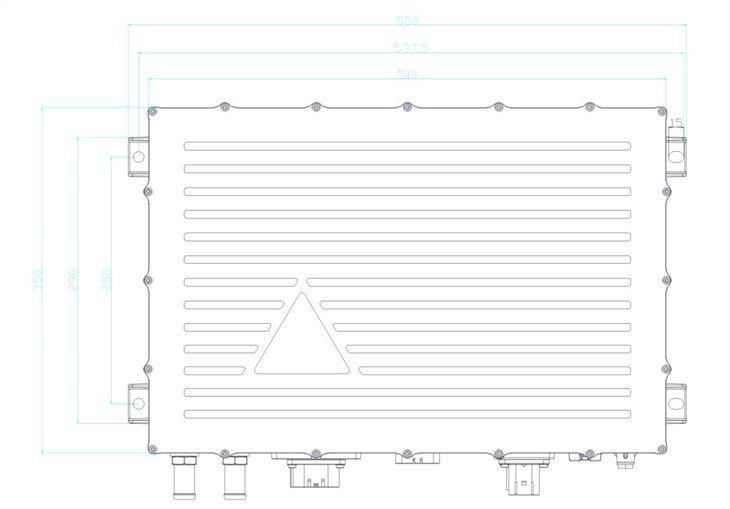

Dimensi |
550*350*101mm (termasuk konektor) |
