Spesifikasi Teknis Modul Daya 30KW 1000V
|
Peringkat Listrik |
Tegangan Masukan (AC) |
285~475V AC; 3-fase |
|
Frekuensi |
45 ~ 55Hz |
|
|
THD |
Beban penuh Kurang dari atau sama dengan 5% |
|
|
Faktor Daya |
Beban penuh Lebih besar dari atau sama dengan 0,99 |
|
|
Daya Keluaran |
30KW @ Tegangan Keluaran> 250V DC |
|
|
Arus Keluaran Maks |
120A |
|
|
Rentang Keluaran |
150V % 7e 1000V DC |
|
|
Efisiensi |
Lebih besar dari atau sama dengan 95,5％ |
|
|
HMI |
Lampu LED |
YA |
|
Operasikan pegangan |
YA |
|
|
Bagian |
Konektor dan Kabel |
|
|
Komunikasi |
Protokol |
BISA bis |
|
Peringkat Lingkungan |
Suhu Kerja |
Suhu Sekitar:-40 derajat ~ +50 derajat, turun dari 55 derajat |
|
Suhu Penyimpanan |
Suhu penyimpanan:-20 derajat ~ +75 derajat |
|
|
Metode Pendinginan |
Pendinginan kipas |
|
|
Kepatuhan |
Keamanan |
sertifikasi CE |

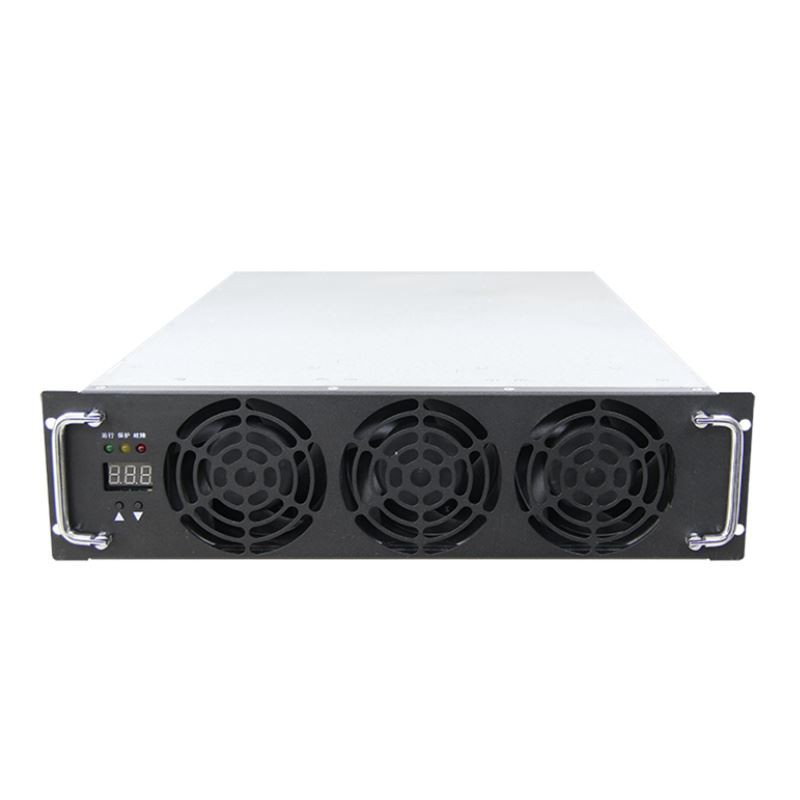

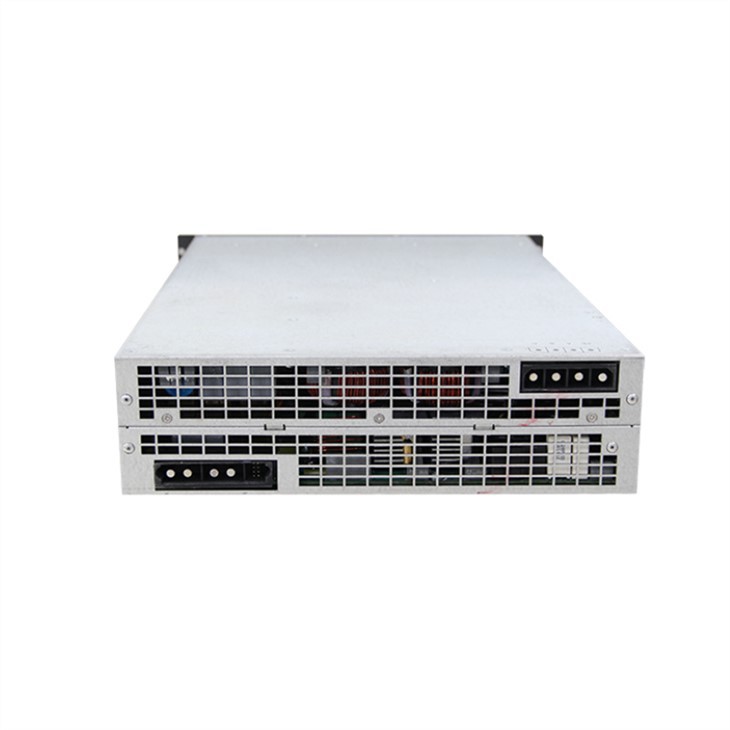

Dimensi Konverter Daya AC ke DC
Hambatan teknis inti dari Konverter Daya AC ke DC Mobil Listrik 30KW terletak pada desain struktur topologi dan kemampuan integrasi. Komponen utama modul pengisian daya adalah perangkat daya, komponen magnetik, resistor dan kapasitor, chip, PCB, dll. Saat modul pengisian daya berfungsi, daya AC tiga fase disearahkan oleh rangkaian koreksi faktor daya aktif (PFC) dan diubah menjadi daya DC untuk mensuplai rangkaian konversi DC/DC. Algoritme perangkat lunak pengontrol bekerja pada sakelar daya semikonduktor melalui sirkuit penggerak untuk mengontrol tegangan keluaran dan arus modul pengisian daya, sehingga mengisi daya baterai. Struktur internal modul pengisian daya rumit, dan satu produk berisi lebih dari 2,500 komponen. Desain struktur topologi secara langsung menentukan efisiensi dan kinerja produk, dan desain struktur pembuangan panas menentukan efisiensi pembuangan panas produk, yang memiliki ambang batas teknis yang tinggi.

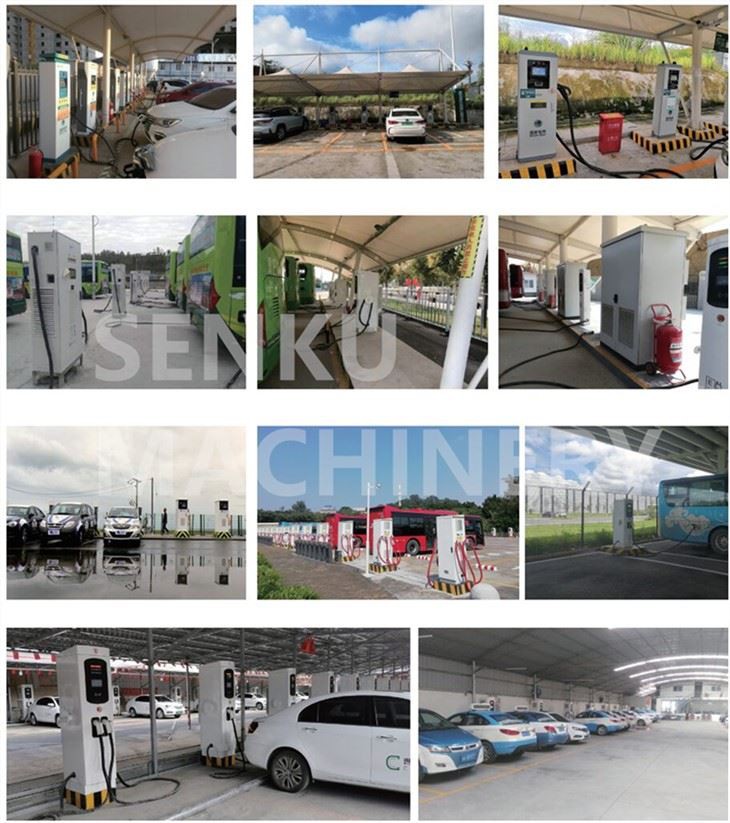

Penerapan Konverter Daya AC ke DC

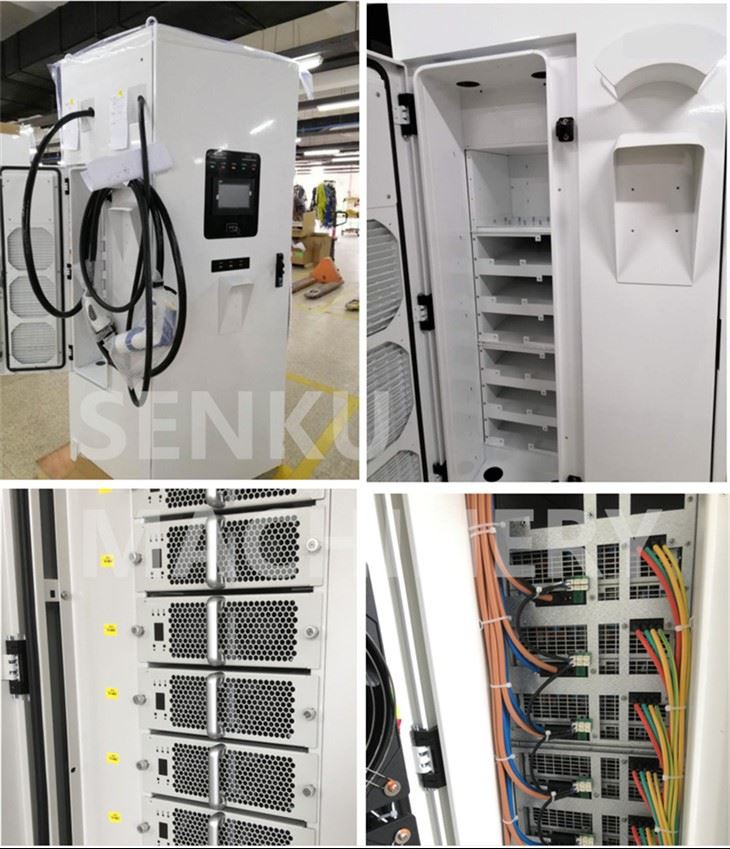

Modul daya AC / DC ke DC 30KW / 20KW adalah modul daya bagian dalam untuk Pengisi Daya DC EV dan wadah pengisi daya (CCS2 / CHAdeMo / GBT / CHAOJI ) dll...
Ini dapat mengubah energi AC menjadi DC, juga dapat mengubah tegangan DC yang lebih tinggi ke tingkat yang lebih rendah untuk memenuhi persyaratan pengisian baterai.
Paket apa yang Anda gunakan untuk modul daya pengisian daya EV?
Satu modul daya dalam karton, karton dengan kotak busa di dalamnya, dapat melindungi produk dengan baik untuk menghindari kerusakan; Jumlah hingga 30pcs akan dikemas dengan palet tambahan agar mudah dipindahkan.
Kemudian letakkan palet setiap 24 karton dan lakukan perlindungan yang baik untuk menjamin keamanan modul selama pengangkutan.
Tag populer: mobil listrik 30kw ac ke dc konverter daya, mobil listrik 30kw ac ke dc pemasok konverter daya, produsen, pabrik
Spesifikasi Teknis modul daya pengisi daya EV mobil listrik
|
masukan AC Peringkat Listrik |
Tegangan Masukan (AC) |
266~494VAC; 3-tegangan pengenal fase 380V AC |
|
Arus Keluaran Maks |
50A |
|
|
Rentang Konstan Keluaran |
750V % 7e 600V DC% 3b 30KW 400 ~ 500VDC; Lebih besar dari atau sama dengan 20KW |
|
|
Frekuensi |
45Hz - 55Hz (untuk masukan AC) |
|
|
THD |
Kurang dari atau sama dengan 5% (Beban lebih dari 50%) |
|
|
Faktor Daya |
Lebih besar dari atau sama dengan 0.99 (Beban Penuh; Jika input AC) |
|
|
masukan DC Peringkat Listrik |
Tegangan Masukan (DC) |
400-860V DC (20KW pada 600-800input V DC) |
|
Arus Keluaran Maks |
33A |
|
|
Rentang Konstan Keluaran |
606V ~ 750VDC; 20KW |
|
|
Peringkat Listrik Lainnya |
Efisiensi |
>95% (Beban Penuh) |
|
Komunikasi |
Protokol |
BISA |
| Fitur Pelindung |
Masukan pelindung tegangan berlebih |
495% 7e514 V AC |
|
Masukan Pemulihan tegangan berlebih |
470% 7e488 V AC |
|
|
Masukan pelindung tegangan rendah |
242% 7e265 V AC |
|
|
Masukkan pemulihan di bawah tegangan |
272% 7e296 V AC |
|
|
Masukan pelindung tegangan berlebih |
880 VDC |
|
|
Masukan Pemulihan tegangan berlebih |
870VDC |
|
|
Masukan pelindung tegangan rendah |
350V DC |
|
|
Masukkan pemulihan di bawah tegangan |
370V DC |
|
|
Kesalahan kipas |
Shutdown kesalahan kipas |
|
|
Perlindungan kehilangan fase masukan |
Penutupan kehilangan fase |
|
|
Perlindungan arus pendek keluaran |
Lengkap |
